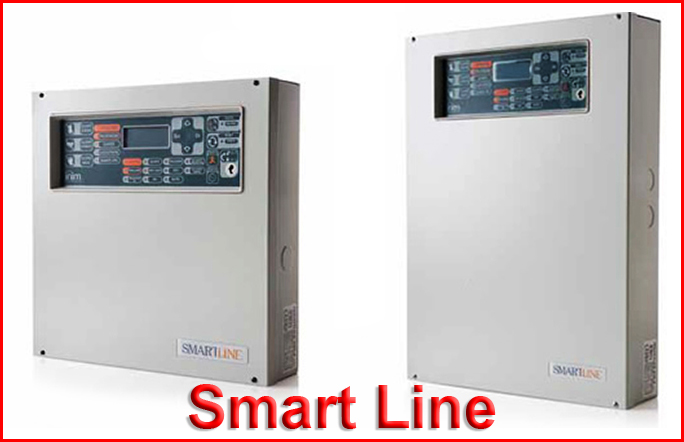

Smart Line

2 veya 4 bölgeli 36 bölgeye kadar genişleyebilen konvansiyonel kontrol panelleri.

SmarLine konvansiyonel yangın algılama kontrol panelleri serisi 2 bölgelik genişletilemeyen model (SmartLine020-2), 4 bölgelik -istenildiği takdirde 20 bölgeye kadar genişletilebilen SmartLine020-4 ve 4 bölgelik- istenildiği takdirde 36 bölgeye kadar genişletilebilen SmartLine036 olarak, uygulayıcı ve son kullanıcıların hizmetine sunulmuştur.

Tüm küçük ve orta ölçekli uygulamalar için çok fonksiyonlu olması, sorunsuz olarak montajının yapılması, kolay programlanması ve son kullanıcının işletebilmesi nedenleriyle bu kontrol paneli rekabet gücü oldukça yüksek bir üründür. Özellikle hızlı montaj kolaylığı ve programlama söz konusu uygulamalarda, tercih edilmesinin önemli etkenleridir.

Sayısız fonksiyonlar (zamanlama, sebep-sonuç, mantık v.b.) genişleyebilir esneklik (otomatik output, çok fonksiyonlu inputlar, programlanabilir outputlar, gaz algılama ve gazlı söndürme sistemi işlevi entegrasyonu, v.b.) ve ilave bağlantı özellikleri (RS485 BUS hattı bağlantılı güç kaynakları, internet bağlantısı ile uzaktan erişim, v.b.) sayesinde bu güçlü ürünün bir kurulumda olabilecek her türlü ihtiyacı karşılayabiliyor olması birçok kolaylığı yanında sunmaktadır. SmartLine kontrol panellerinde sesli – ışıklı alarm ünitesi çıkışı, alarm röle çıkışları, hata-arıza röle çıkışı ve (biri sürekli ve diğeri ise programlanabilir) 2 adet 24V çıkış bulunmaktadır.

Bunun dışında, her bir algılama bölgesi O/C çıkışı (programlanabilir koşullarda aktive edilebilir) ilave edilebilir terminal kartı ile 4-20mA gaz algılama sistemi olarak tanımlanabilir.Sistem ile ilgili bilgiler kontrol panelinin önündeki LCD ekranı ve LEDler yardımı ile izlenebilir. RS485 BUS hattı bağlantılı 4 adet uzaktan izleme paneli bağlantısını destekler (SmartLetUSee/LCD-Lite). Bu tekrarlama panelleri bütün yangın sistemindeki bilgilerin, kullanıcıların erişim seviyesi iznine göre sistemin izlenmesini ve kontrolünü sağlar. BUS hattı üzerine aynı zamanda 2 adet güç kaynağı istasyonu da bağlanabilir. Bu güç kaynakları sahada kullanılan ve yangın sistemi tarafından kontrol edilen cihazların aktif veya pasif duruma geçmesinin kontrollerini sağlar(duman tahliye damperleri, basınçlandırma fan kontrolleri v.b).
Sistemin kontrol panelinden programlanması ekrandaki kolay anlaşılır direktifler sayesinde sorunsuz ve basittir. Sistem aynı zamanda SmartLeague yazılımı uygulamasıyla da programlanabilir. Bu programlama yazılımı, programlama prosedürünü oldukça kolaylaştırır.

Aksesuar Parçaları

Smart Line /8Z
8 bölgelik süpervize izlemeli genişleme kartı.
Smart Let USee / LCD-Lite
Kullanıcı için LCD ekranlı ve klavyeli uzaktan izleme paneli.
SmartLAN/485
Eternet bağlantı interface kartı. Kontrol panelinin, internet bağlantısıyla SmartLook grafik haritasını kullanarak uzaktan programlanması, izlenmesini ve kontrolünü sağlar.
SmartLetLoose/ONE
Otomatik Gazlı Yangın Algılama ve Söndürme Sistemi interface kartı CPD-EN12094-1 sertifikalıdır
SmartLevel RS485
BUS hattı bağlantılı güç kaynakları (Yangın alarm sistemi tarafından kontrol edilecek sistemler için ilave akülü – akü şarj üniteli güç kaynağı)

Teknik Özellikleri

♦ Konvansiyonel yangın algılama kontrol paneli
♦ Standart 2 bölgeli, 4 Bölgeli 20 bölgeye ve 4 bölgeli 36 bölgeye genişleyebilir kabin özelliği
♦ EN54 / EN54-2 sertifikalıdır
♦ EN12094-1(yangın söndürme paneli ilave kartı) sertifikalıdır
♦ Her bölge için 32 detektöre kadar bağlantı
♦ SmartLoose/ONE yangın söndürme paneli ilave kart ile söndürme panel özelliği (EN12094-1 fonksiyonu onaylanmıştır)
♦ 1 adet süpervize alarm çıkışı (NAC)
♦ 1 adet otomatik telefon arama cihazı çıkışı
♦ 1 adet kuru kontak alarm çıkışı
♦ 1 adet kuru kontak arıza çıkışı
♦ 1 adet 24vdc çıkışı
♦ 1 adet resetlenebilir 24vdc çıkışı
♦ Her bölge için 1 adet ek terminal şu şekilde yapılandırılabilir: O/C çıkışı, süpervize input, 4-20mA interface gaz detektörü girişi
♦ Tam deşarj koşulları için akü kapatma rölesi
♦ Yüklenici/kullanıcı kontrolleri için arkadan aydınlatmalı LCD ekran
♦ Grafik ekran fonksiyonlarına kolay erişim için dokunmatik menü tuşları
♦ Hızlı müdahale tuşları (Susturma, Reset, Tahliye, İnceleme)
♦ RS485 BUS bağlantısı. Tekrarlama panelleri ve akülü akıllı güç kaynağı (SmartLevel) bağlanabilir.

♦ Buzzer (sesli uyarı sağlar)
♦ 8 zamanlayıcı
♦ 8 mantıksal denklem
♦ Ayrı detektör hatları için otomatik dengeleme
♦ PC’den sistem programlama için RS232 bağlantı
♦ Programlama yazılımı
♦ Kontrol paneli üzerinden kolay sistem programlama menüsü
♦ 2 Seviye menü erişim şifresi (EN54 gerekliliği )
♦ Akü optimizasyonu için termal prob
♦ Akü yeterlilik testi
♦ Yüksek güvenilirlik için SMD teknolojisi uygulaması
♦ Metal kabin muhafaza
♦ 220Vac Ana besleme
♦ Güç kaynağı/Akü şarj cihazı 1.4A @ 27.6Vdc (SmartLine020 için) , 4A @ 27.6Vdc (SmartLine036 için)
♦ 2 adet 7Ah-12V akü
♦ Ölçüler (SmartLine020 için YxGxD): 325x325x80mm - (SmartLine036 için YxGxD): 497x380x87mm
♦ Ağırlık (Akü hariç) SmartLine020=3kg., SmartLine036=6kg.
